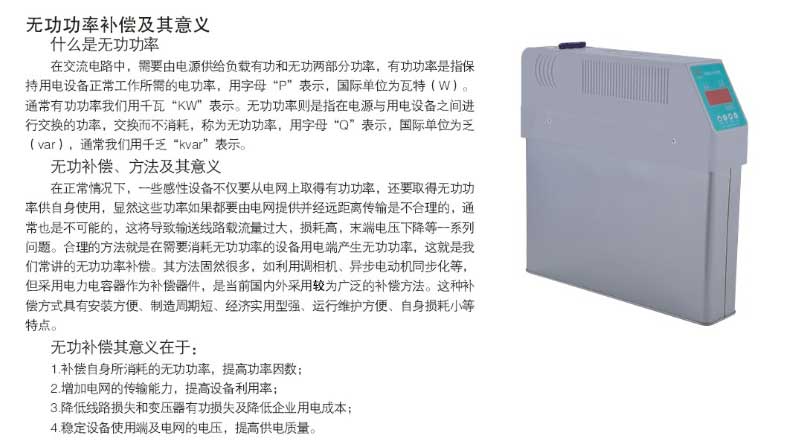

HSDYJBC系列智能式低壓電力電容器(以下簡稱為“本產品”）是安徽東能電氣有限公司開發研制擁有自主知識產權的新一代無功補償裝置.產品通過了******電力試驗所的試驗檢測。它是以自愈式低壓電力電容器和半導體機械一體化開關為主體.以ARM微處理器為控制CPU。采用微電子軟硬件技術對半導體機械一體化開關的閉合和斷開進行有效的過零控制.實現智能電力電容器一體化裝置的過零投切技術。產品集傳感技術、網絡技術結合較新電氣技術集成干一體.將電力電容器智能化、小型化、模塊化。產品在結構上突破了現有低壓無功補償設備，集中管理的模式;補償系統具有器件少、溫升低、體積小、功耗低、結構簡單、安裝方便等優點;內部各功能模塊拼裝結構簡潔合理、電氣間隙大.安全性高、可靠性好、經濟性強、使用方便等特點。電壓過零投入減少涌流對系統電壓的沖擊;電流過零切除能有效的避免電弧。對穩定系統電網.降低電網無功損耗和提高電容器的使用壽命.并實現節能環保等有重大意義。

    技術優勢:

        本產品接到外部控制信號后.通過邏輯判斷.自動尋找較佳投入(切除)點.保誦立零投切.無涌流;觸點無燒結;諧波分?jǐn)嗫煽?同時具有電壓異常保護、負載缺相保護、電流異常保護、元1韋致障保護、溫度保護、斷電保護、運行指示等功能，同時對相應參數的配置可以做到一定范圍可調。與******產品相比.本產品在技術上具有較大的xj****性:有效低耗.尤其在涌流控制和安全可靠性方面有新型技術創新。

    應用領域:

        產品廣泛應用于低壓感性負載三相不平衡系統.如住宅小區、城市電網、農村電網、民用建筑、工礦、企業、醫療、科研、石油化工、電氣化鐵路及軌道交通等配電變壓器、低壓電線路無功補償制E壓感性負載的無功補償.用于提高功率因數.降丁氏線路耗損，穩定電網電壓，保證供電質量.節能降耗增效效果顯著。

主要技術參數：

   技術標準

GB/T22582-2008《電力電容器低壓功率因數補償裝置》

GB/T15576-2008《低壓成套無功功率補償裝置》

 JB/T7117-1993《低壓并聯電容器裝置》

DL/T842-2003《低壓并聯電容器裝置使用條件》

   環境條件

（1）環境溫度：-35℃~ +75℃

（2）相對濕度：25℃，20%~90%；無凝露

（3）海拔高度：≤2000m

   工作電壓

（1）裝置額定工作電壓：共補：~380V

                       分補：~220V

（2）電壓允許偏差：電源額定電壓±20%

（3）電壓波形為正弦波，畸變率小于5%

（4）額定工作頻率：50Hz

（5）主回路功耗：<1W

   測量誤差

（1）電壓：≤1%（80%~120%額定電壓范圍內）

（2）電流：≤0.5%（50%~120%額定電流范圍內）

（3）功    率：≤1%  （4）功率因數：±0.01

（5）溫    度：±1℃

   保護誤差

（1）電  壓：≤1%     （2）電  流：≤0.5%

（3）溫  度：≤1℃    （4）時  間：±10ms

   技術指標

（1）使用壽命：投切100萬次

（2）相    數：三相（共補△接法，分補Y型接法）

（3）整機功耗：≤10W      （4）觸點壓降：≤100mV

（5）接點耐壓：≥2500V     （6）動態響應時間：≤1S

（7）連續兩次接通時間間隔：≥45S（可調）

（8）單次投入運行***小時間：10S

（9）絕緣等級：正常大氣條件下，≥10MΩ

（10）控制準確率：100%

（11）電容器容量運行時間衰減率：≤1%/年

（12）電容器容量投切衰減率：≤1%/年

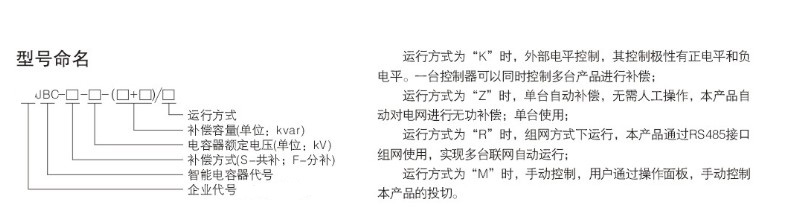

 控制方式

    運行方式為“Z”時（參數顯示“FS00”），單臺自動補償，無需人工操作，本產品自動對電網進行無功補償；單臺使用（需配我公司二次專用電流互感器）；

    運行方式為“K”時（參數顯示“FS01”），外部電平控制，其控制極性有正電平和負電平。一臺控制器可以同時控制多臺產品進行補償；

    運行方式為“M”時（參數顯示“FS02”），手動控制，用戶通過操作面板，手動控制本產品的投切。

    運行方式為“R”時（參數顯示“FS13”），在RS485通信控制方式下，本產品通過控制器發送RS485投切指令，多臺并聯運行（分補*2+共補*3≤64路）；

    運行方式為“RW”時（參數顯示“FS03”），自行組網方式下運行，本產品通過通訊數據網絡接口組網使用，實現多臺聯網自動運行（需配我公司二次專用電流互感器）。
